《高电压与绝缘技术》课程第三次大作业通知
防雷设计：
某变电所主接线如图所示，110kV有四回出线，有可能出现两回运行方式；220kV有三回出线，有可能出现一回运行的方式，2号主变有可能出现高低压绕组运行，中压侧开路和中低压绕组运行，高压侧开路的运行方式。 变电所中110kV侧只允许一个中性点接地，1号主变为中性点分级绝缘变压器，其中性点绝缘水平为35kV级。110kV和220kV出现全线装有架空地线。 请给出该变电所110kV和220kV侧的防雷保护方案，求出110kV和220kV避雷器和主变及各电器设备的最大允许电气距离。在回答问题之后，应注明引用的文献或网络资源。

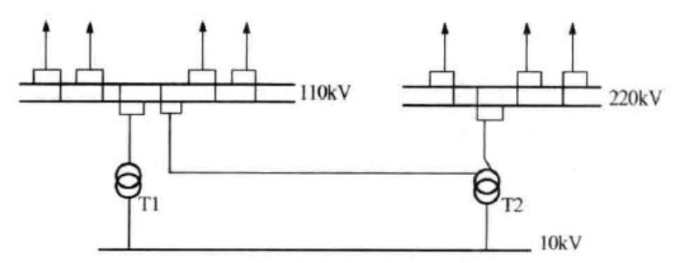

某变电站主接线图
T1:1号主变 型号SFPL-125000型
T2:2号主变 型号SFPSL-120000/120000/30000型
作业请发送各自教学班老师邮箱：
hwli@bjtu.edu.cn gyma@bjtu.edu.cn gqtian@bjtu.edu.cn
作业提交截止时间为6月19日23：00
